取扱商品
竹粉（バンブー）樹脂コンパウンド
東京材料（株）では、プラスチック素材に竹粉（バンブー）パウダーをコンパウンドした成型材料販売及び開発をおこなっています。
竹は伐採しても植栽することにより、わずか3年程度で成熟します。
方や、杉や檜は20年経過しても10M程度の成長に留まります。環境問題として、放置竹林に対して貢献しています。竹は国内髄一の未使用資源となり、年間1300万トン生み出すサステナブル材料です。
また、竹紛を様々な樹脂にコンパウンドすることにより、高性能・高機能化のコンポジット化が可能となります。竹は抗菌性も兼ねており衛生面にも優れている素材となります。
※本製品の取扱い担当部署は、高機能材料事業部・開発部（お問い合わせは本ページ下部）となります。
カスタムメイドの対応が可能です。
プラスチック素材は自由設計となります。また、竹紛の含有率も自由設計です。

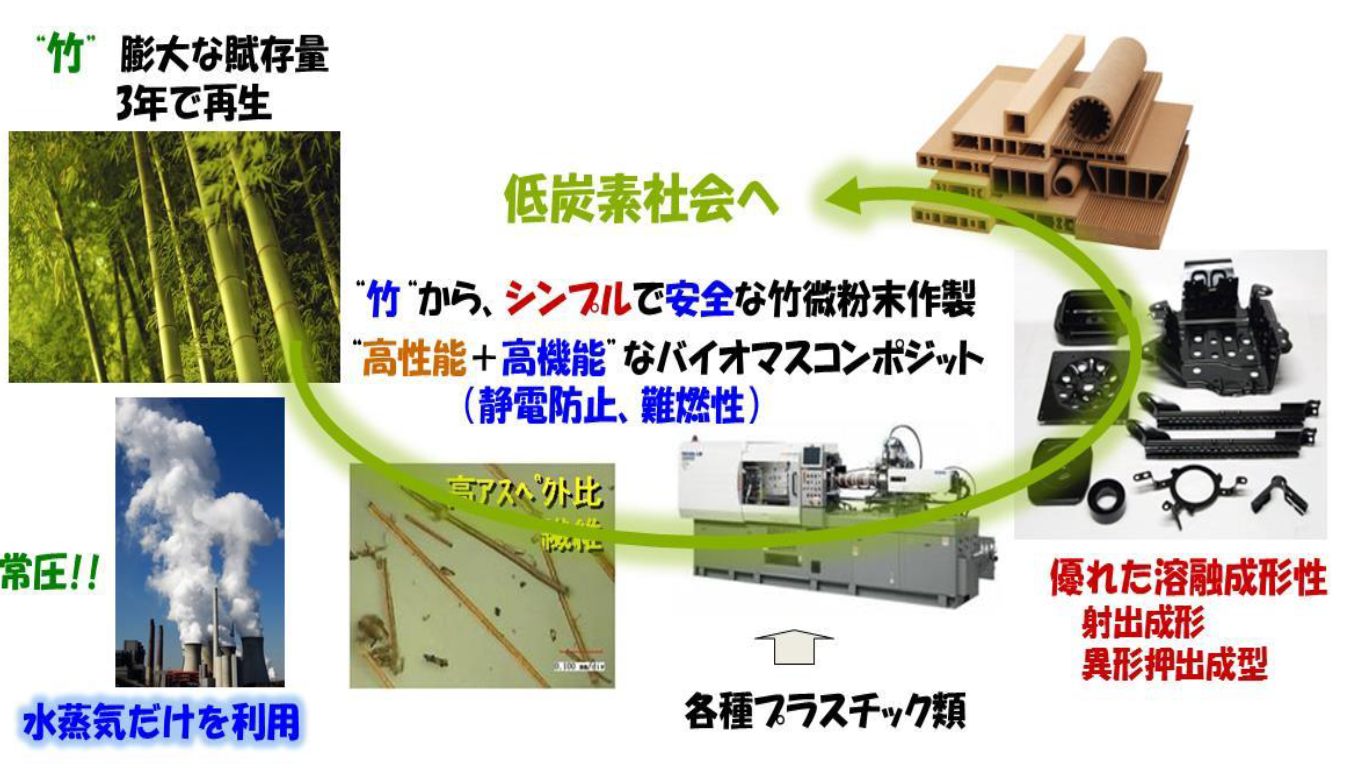

バイオマスに最適な竹粉末（バンブー）樹脂コンパウンド

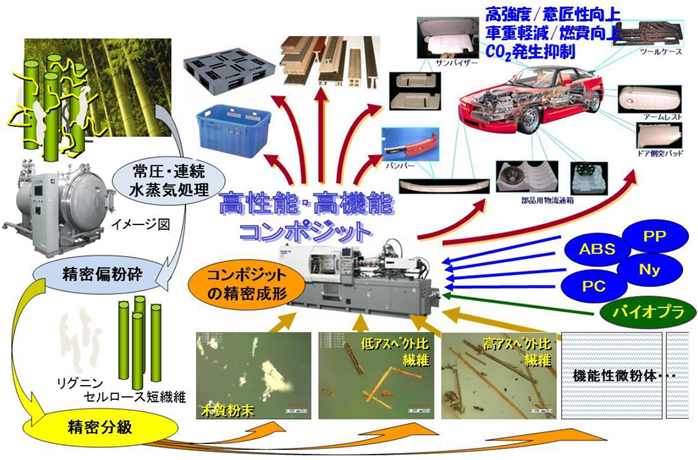

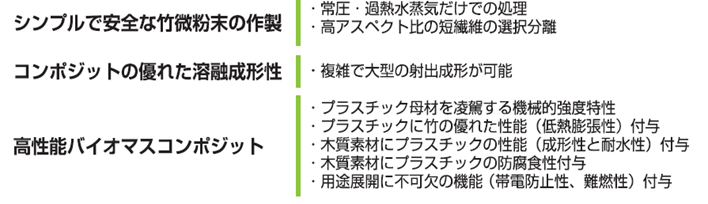

竹粉末（バンブー）の主な特徴について
想定される用途について
汎用用途として、包装資材、アメニティグッズ（歯ブラシ、スプーン、フォーク、ストロー、髭剃り等）、建築資材、農業資材、お皿等。

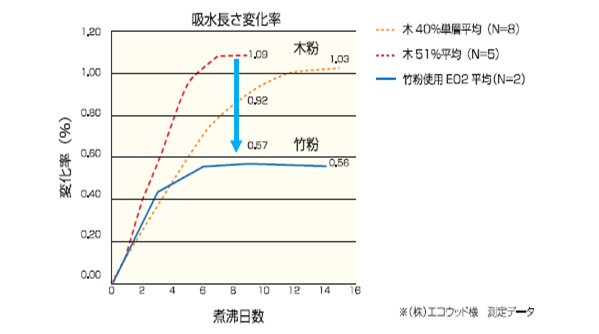

寸法安定性
難燃性について

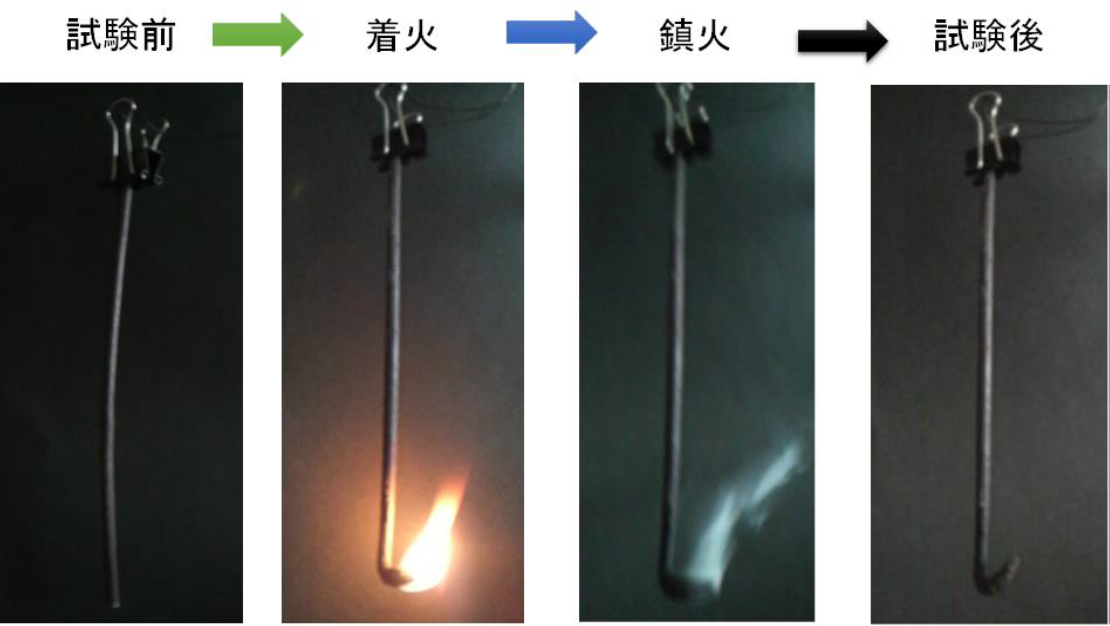

UL94V試験に準ずる難燃性評価試験
| ref. | 1 | 2 | 3 | 4 | |
|---|---|---|---|---|---|
| PP | 100 | 47.5 | 45 | 40 | 35 |
| 竹粉/繊維 | - | 47.5 | 45 | 40 | 35 |
| 難燃性 | - | 5 | 10 | 20 | 30 |
| 第一接炎燃焼時間（秒） | 燃焼 | 1 | 1 | 1 | 1 |
| 第二接炎燃焼時間（秒） | - | 26 | 17 | 11 | 9 |
| 有炎ドリップ | 有り | 無し | 無し | 無し | 無し |
| 難燃性の判定（V試験） | - | V1 | V1 | V1 | V0 |
物性表
| 品名 | PPブロック（ベース材） | PPホモ（ベース材） | PPブロック＋竹粉35% | PPホモ＋竹粉35% | |||
|---|---|---|---|---|---|---|---|
| 検査項目 （単位） | 試験方法 | 試験条件 | 測定値 | ||||
| 1 | MFR （g/10min） Melt mass-flow rate |
JIS K 7210 | 230℃ 2160g | 45.0 | 70.0 | 15.0 | 23.5 |
| 2 | 密度（比重） （g/cm2） Density（Specific gravity） |
JIS K 7112 | 水中置換法 23℃ |
0.900 | 0.900 | 1.021 | 1.024 |
| 3 | IZD衝撃強度 （KJ/m2） Izod impact strength |
JIS K 7110 | ノッチ付（r=0.25） 23℃ |
7.5 | 2.3 | 3.3 | 1.7 |
| 4 | 曲げ強度 （Mpa） Bending strength |
JIS K 7171 | 支点間距離64mm 速度2mm/min 23℃ |
33.0 | 53.0 | 47.1 | 64.0 |
| 5 | 曲げ弾性率 （Mpa） Flexual modulus |
JIS K 7171 | 支点間距離 64mm 速度2mm/min 23℃ |
1470.0 | 1870.0 | 2654.6 | 3257.0 |
| 6 | 引張降伏応力 （Mpa） Tensile yield stress |
JIS K 7113 | 速度50mm/min 23℃ |
25.0 | 39.0 | 32.2 | 43.3 |
| 7 | 引張伸び率 （%） Tensile elongation |
JIS K 7113 | 速度50mm/min 23℃ |
50.0 | 14.0 | 4.1 | 3.2 |
| 8 | HDT熱変形温度 （℃） Heat distortion temperature |
JIS K 7191-1,2 | エッジワイズ 0.45MPa |
115.0 | 122.0 | 151.0 | 155.3 |
試験方法：JIS規格に準拠する
注意事項：尚、本成績書の測定値は実測値であり保証値ではございません。
＊資料提供 九州工業大学大学院 西田治男元教授
お問い合わせ
本製品に関するお問い合わせは以下担当者までお願い致します。
担当者 ：高機能材料事業部・開発部 田中利則
TEL ：03-5219-2176
メールアドレス：dlwf0000014675@zeon.co.jp
