取扱商品

樹脂・エラストマー

ポリケトン(POK)

世界で唯一の製造メーカーであるHYOSUNG(暁星)の製品です。
特徴:ポリアミドを上回る新素材が世界で初めて開発されました。ポリアミドに比べ耐衝撃が2.3倍以上の素材となり、化学物質に対する安定性は1.4倍から2.5倍に上がり、ポリアセタールより14倍以上強い物質と言われています。

※本製品の取扱い担当部署は、高機能材料事業部・開発部(お問い合わせは本ページ下部)となります。

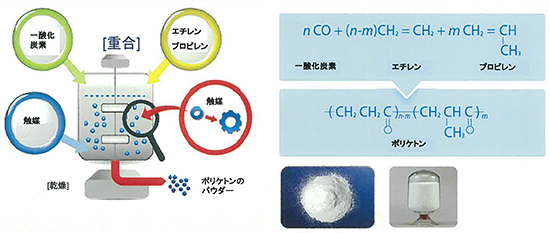

ポリケトンの定義

  • 大気汚染の主犯である一酸化炭素とオレフィン(エチレン、プロピレン)から合成された 新環境・高分子新素材である。
  • 用途別の原料構成
    - ENPLA Ter-Polymer(一酸化炭素+エチレン+プロピレン)
    - Super 繊維 Co-Polymer(一酸化炭素+エチレン)

ポリケトンの定義

ポリケトンの特性

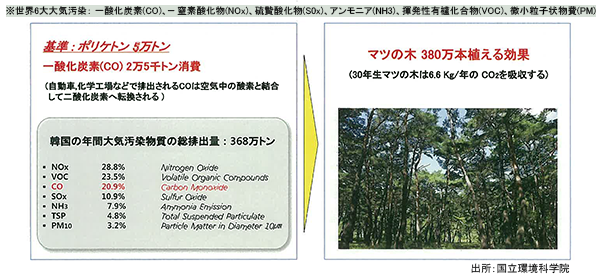

1.ポリケトン 特性-“新環境 高分子 新素材”

  • 大気汚染物質の一酸化炭素を使って作る新環境 高分子 新素材である。
ポリケトン特性1

2.ポリケトンの特性-“高 耐衝撃性”

  • 既存エンジニアリングプラスチックス素材であるNylon, PBT対比230%以上優秀な衝撃強度
  • 特に耐加水分解性が優秀で水分に対する物性変化がほとんどない。
Items Unit POK PA6 PA66 PBT POM
Density g/cm3 1.24 1.14 1.14 1.30 1.41
Melting Temperature 220 220 260 220 160
Impact Strength KJ/m2 12 5.2 4.1 5.0 6.5
Tensile Strength Dry MPa 70 80 80 55 65
Conditioned 70 55 70 - -
Wet 60 35 50 - -
Elongation at Break Dry 270 17 19 16 35
Conditioned 270 40 60 - -
Wet 390 360 370 - -
Flexural Modulus Dry MPa 1,800 2,600 2,900 2,400 2,500
Conditioned 1,800 1,200 2,200 - -
Wet 1,450 600 1,100 - -
* Dry: 23℃, 50% RH, 24hrs Conditioned: 23℃, 50% RH, 60days Wet: 23℃, 90% RH, 60days
** POK: 暁星M330A 基準物性である

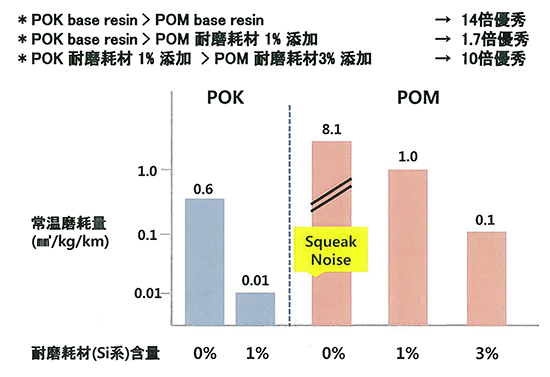

3.ポリケトンの特性-“高 耐磨耗性”

  • ポリケトンは現存する最高硬い素材であるポリアセタール(POM)対比耐磨耗性が14倍以上優秀で(base resin基準),半永久的な素材で部品交替が必要ない。
ポリケトン特性2

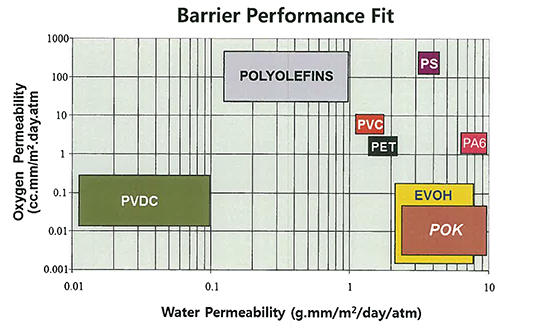

4.ポリケトンの特性-“高 Barrier性: 気体遮断性”

  • ポリケトンの気体遮断性(gas barrier)は、現存する高分子素材の中で最高に優秀で,食品包装材の用途として適用されEVOHと同等なレべルである。
    (EVOHは、multi-layerとして使用,ポリケトンはmono-layerとして使用可能である)
ポリケトン特性3

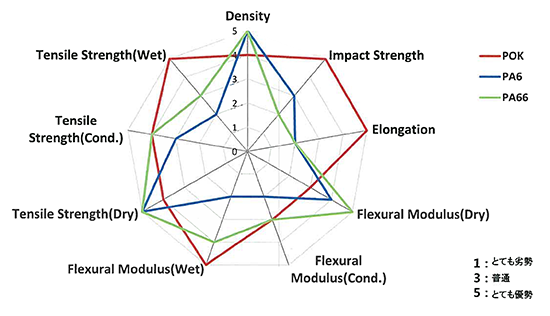

  • PA6, PA66のように引張強度が高いと衝撃強度,伸率が落ちるのが一般的だが、ポリケトンの場合PA6, PA66との引張強度は類似レベルで、伸率、衝撃強度がとても優秀である
ポリケトン特性4

POKETONE特徴

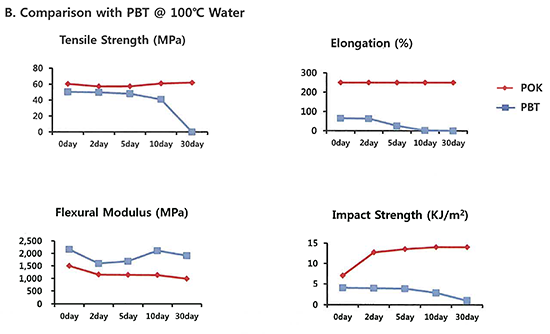

1.加水分解安定性

  • POKETONEポリマーバックボーン中で“ヘテロ原子”がないので加水分解安定性が優れる
ポリケトン特徴1

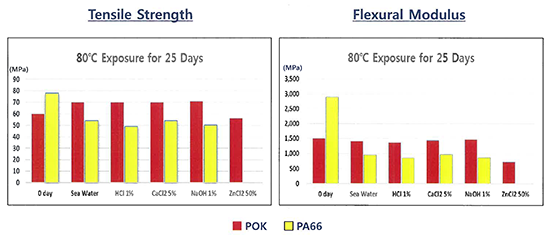

2.対化学性

  • 他のエンプラー素材より耐化学性が優れる
ポリケトン特徴2

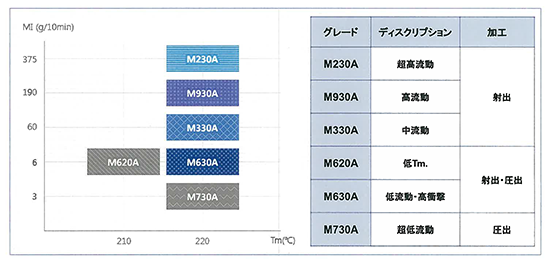

POKETONEポートフォリオ

  • HYOSUNGは“Melt Flow lndex(g/10min)3から250以上”範囲まで 様々な射出/圧出グレードを供給する事が可能
ポリケトンポートフォリオ


Properties Test Method Unit M230A M930A M330A M620A M630A M730A
Physical Properties
Density ASTM D792 g/cm3 1.24 1.24 1.24 1.24 1.24 1.24
Water Absorption 23℃, 50%RH ASTM D570 % 0.5 0.5 0.5 0.5 0.5 0.5
Mold Shrinkage 3T ASTM D955 % 1.8~2.0 1.8~2.0 1.8~2.0 1.8~2.0 1.8~2.0 1.8~2.0
Thermal Properties
Melt Temperature ASTM D3418 222 222 222 207 222 222
Melt Flow Index 240℃, 2.16kg ASTM D1238 g/10min 300 200 60 6 6 3
Heat Deflection
Temperature
18.6 kg/cm2
ASTM D648 105 105 105 90 105 105
Flammability
t= 0.8mm
UL94 Class HB HB HB HB HB HB
Mechanical Properties
Tensile Strength at yield ASTM D638 MPa 63 62 60 52 58 58
Nominal Strain at Break
23℃
ASTM D638 % 45 130 300 300 300 300
Flexural Strength
23℃
ASTM D790 MPa 60 60 58 47 50 48
Flexural Modulus
23℃
ASTM D790 MPa 1,600 1,600 1,550 1,150 1,300 1,200
Charpy Notched
Impact Strength
23℃
ISO 179/1eA kJ/m2 6 7 9 14 18 19
*The Data is only considered as Typical Values, not for the guarantee of performance

お問い合わせ

本製品に関するお問い合わせは以下担当者までお願い致します。
担当者    :高機能材料事業部・開発部 田中利則
TEL      :03-5219-2176
メールアドレス:dlwf0000014675@zeon.co.jp
