カルレッツ^®パーフロロエラストマーは、米国デュポン社が開発した新しいエラストマー材料です。
このエラストマー材料は、テフロンフッ素樹脂の持つ優れた耐薬品性と従来フッ素ゴムを上回る耐熱性を有し、更にゴムの持つ弾力性を兼ね備えた画期的な製品で、世界でデュポンダウエラストマー社だけが製造・販売しています。
その耐薬品性は、従来のフッ素ゴムでは使用が難しかったエ−テル類、アミン類、ケトン類、酸化剤、有機溶剤、燃料、酸、アルカリ等、ほとんどの薬品に対して安定性を示します。また、耐熱性（JISK6301などの圧縮永久歪試験の結果に基づく）においては、300℃近くの高温においてもゴムとしての物性を比較的保ちます。このため、カルレッツ^®部品を半導体製造装置用シ−ル材に用いた場合は、

圧縮永久ひずみ測定はJIS　K6262によって規定されており、図に示す様な測定用冶具を使用してゴム試験片を圧縮して、その状態で所定温度、時間で高温放置を行い、その後直ちに冶具より試験片を取り出し、次式により圧縮永久ひずみを測定します。
ゴムが熱により劣化し、弾性が失われるとひずみの値が大きくなります。

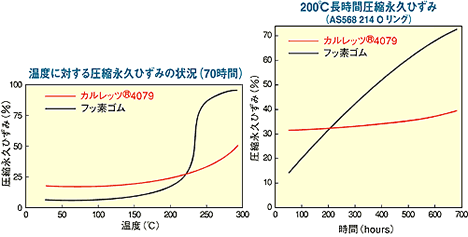

フッ素ゴムは、200℃前後の温度から急激にひずみの値が大きくなるのに対し、カルレッツ^®4079は300℃でもひずみ率が50％程度です。また、200℃での長時間圧縮ひずみを測定した例では、カルレッツ^®4079は300℃でもひずみ率が50％程度です。
また、200℃での長時間圧縮ひずみ率50％以下を保持しています。

*ASTM　D412，500mm/min.
**ASTM　D395B pellets

熱膨張の注意点：
カルレッツ^®を高温使用される場合、熱膨張による体積増加を十分にご考慮ください。
カルレッツ^®使用上の注意：
高温・高圧下の熱水・スチ−ムに対してご使用の際は、必ず弊社営業担当までお問い合わせください。
